Вчера разобрал замок зажигания. добрался до ламелей.
по порядку...
1. Снять кожух рулевой колонки. ОТКЛЮЧИТЬ АКБ! Снять правый подрулевой переключатель. Вставить ключ в замок и повернуть до положения I.

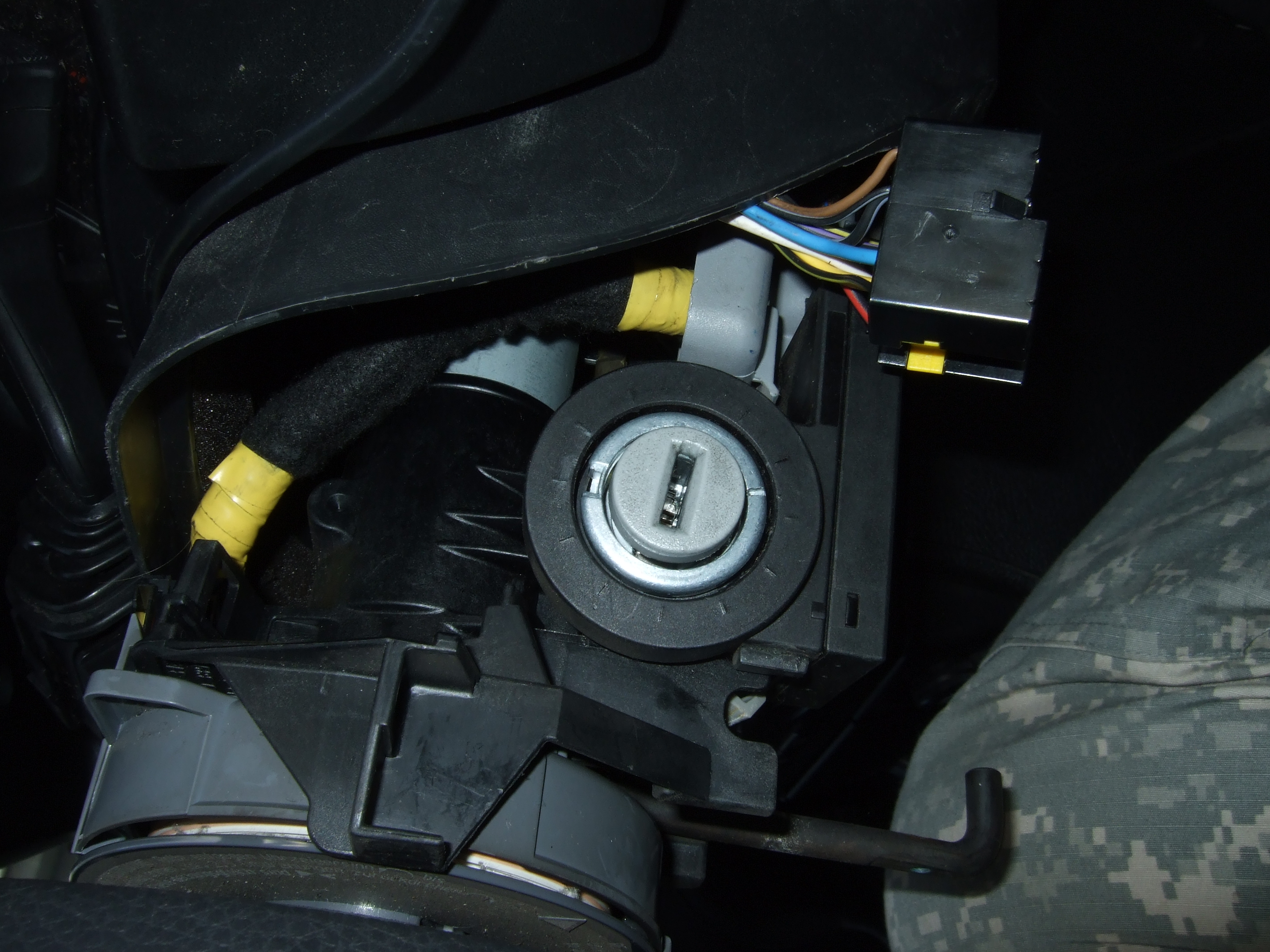

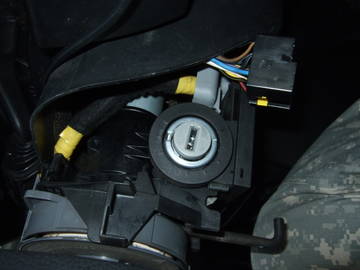

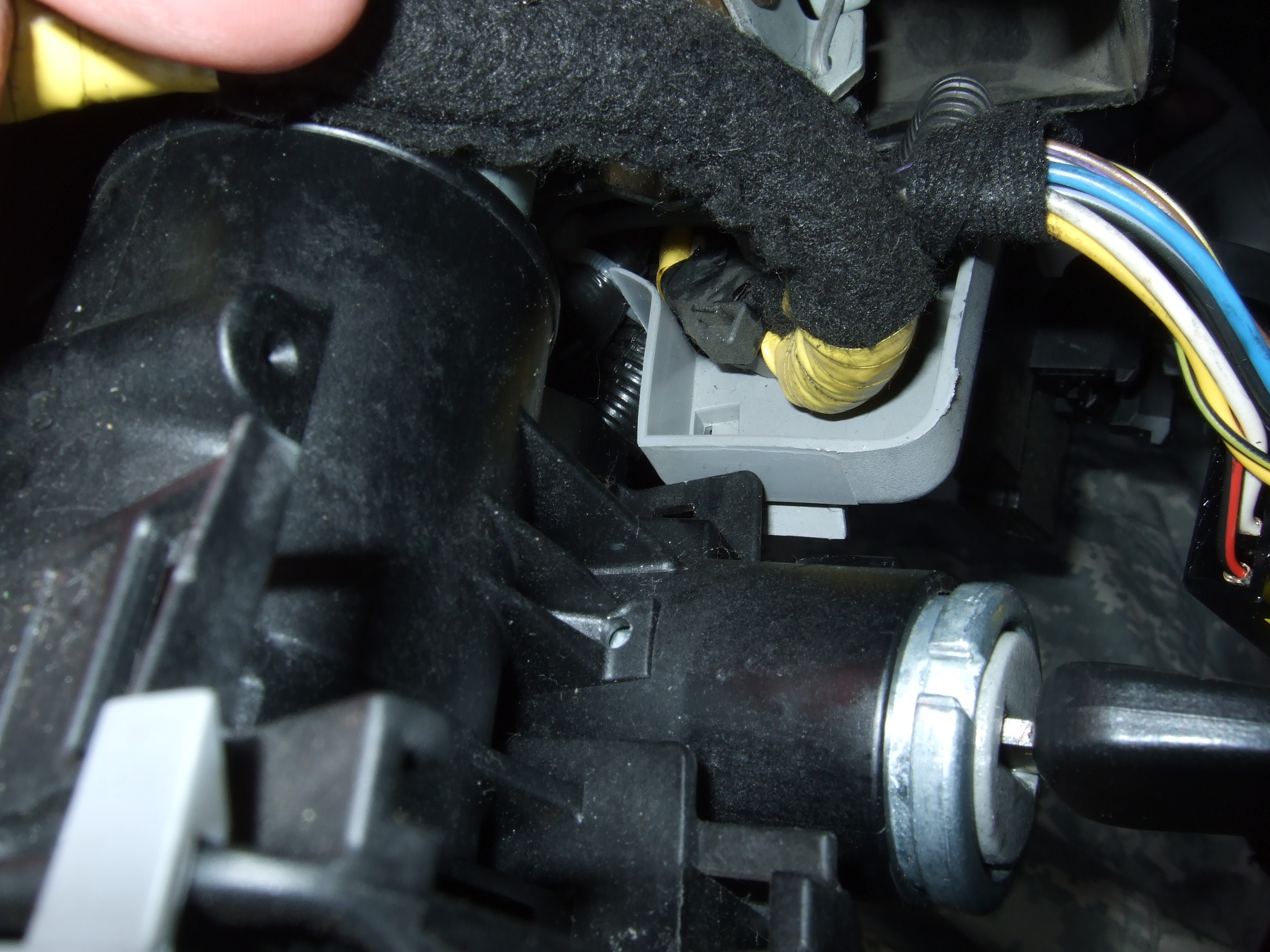

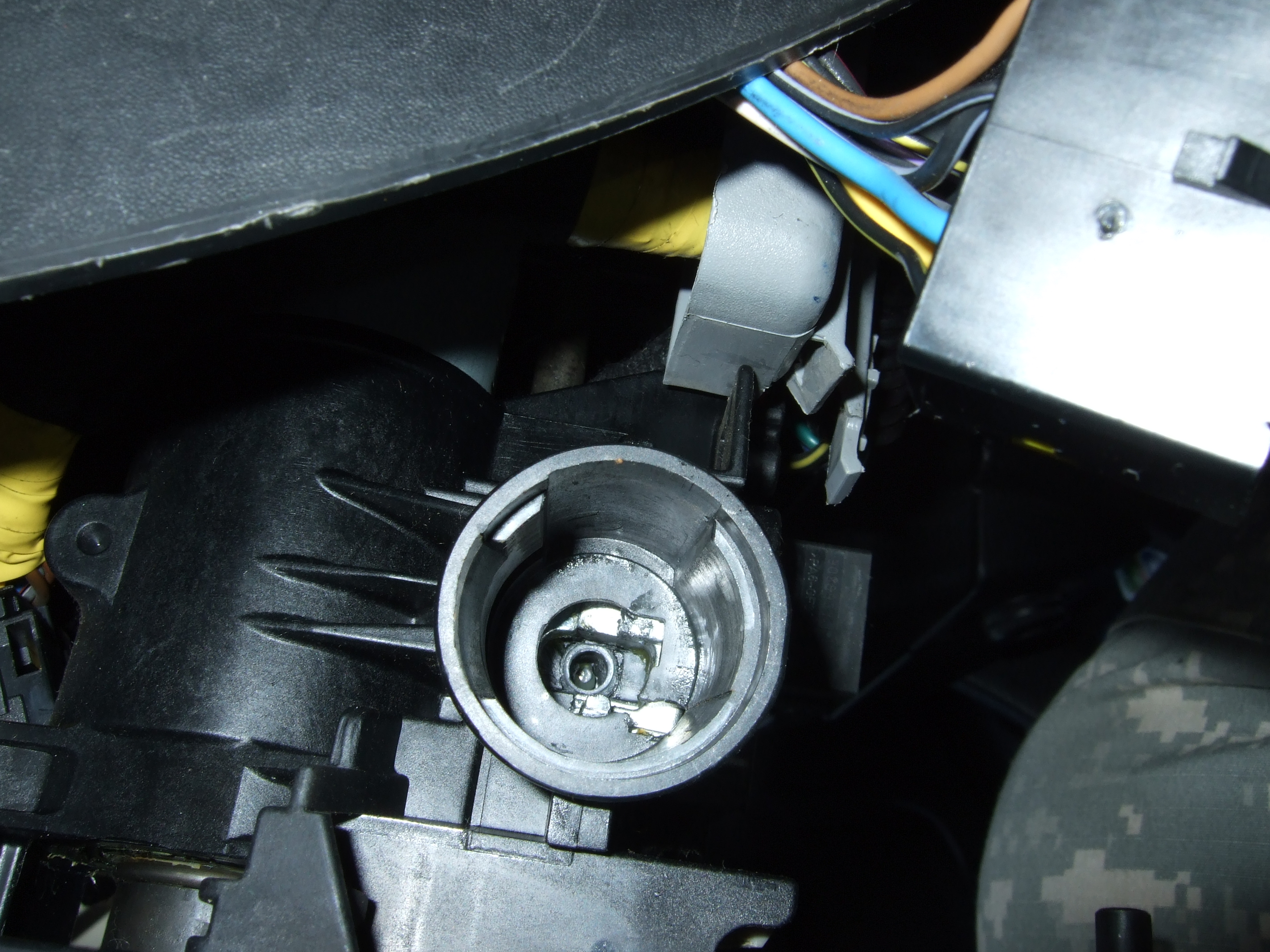

Увидим вот такую картину. В центре фото дырочка...

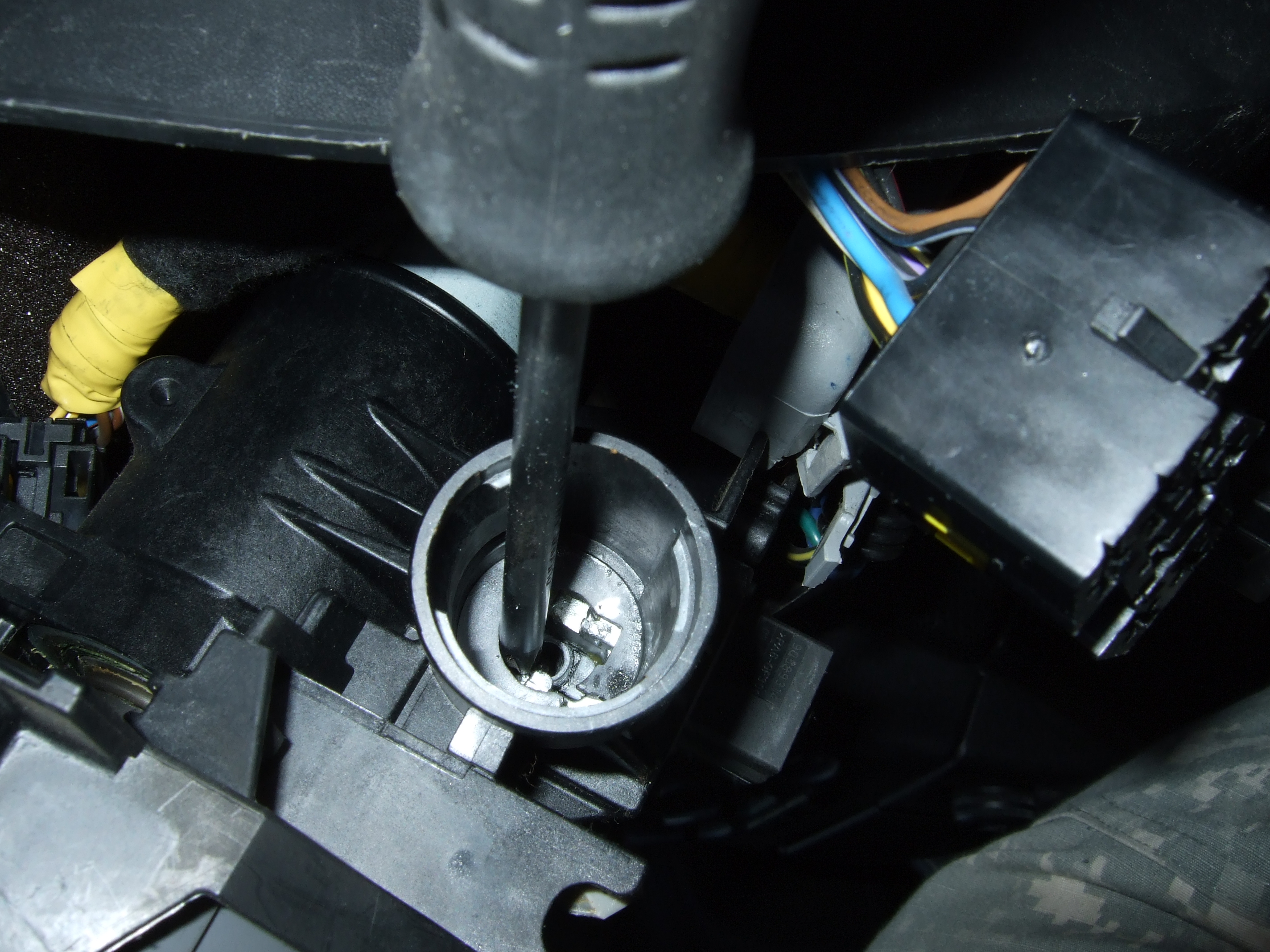

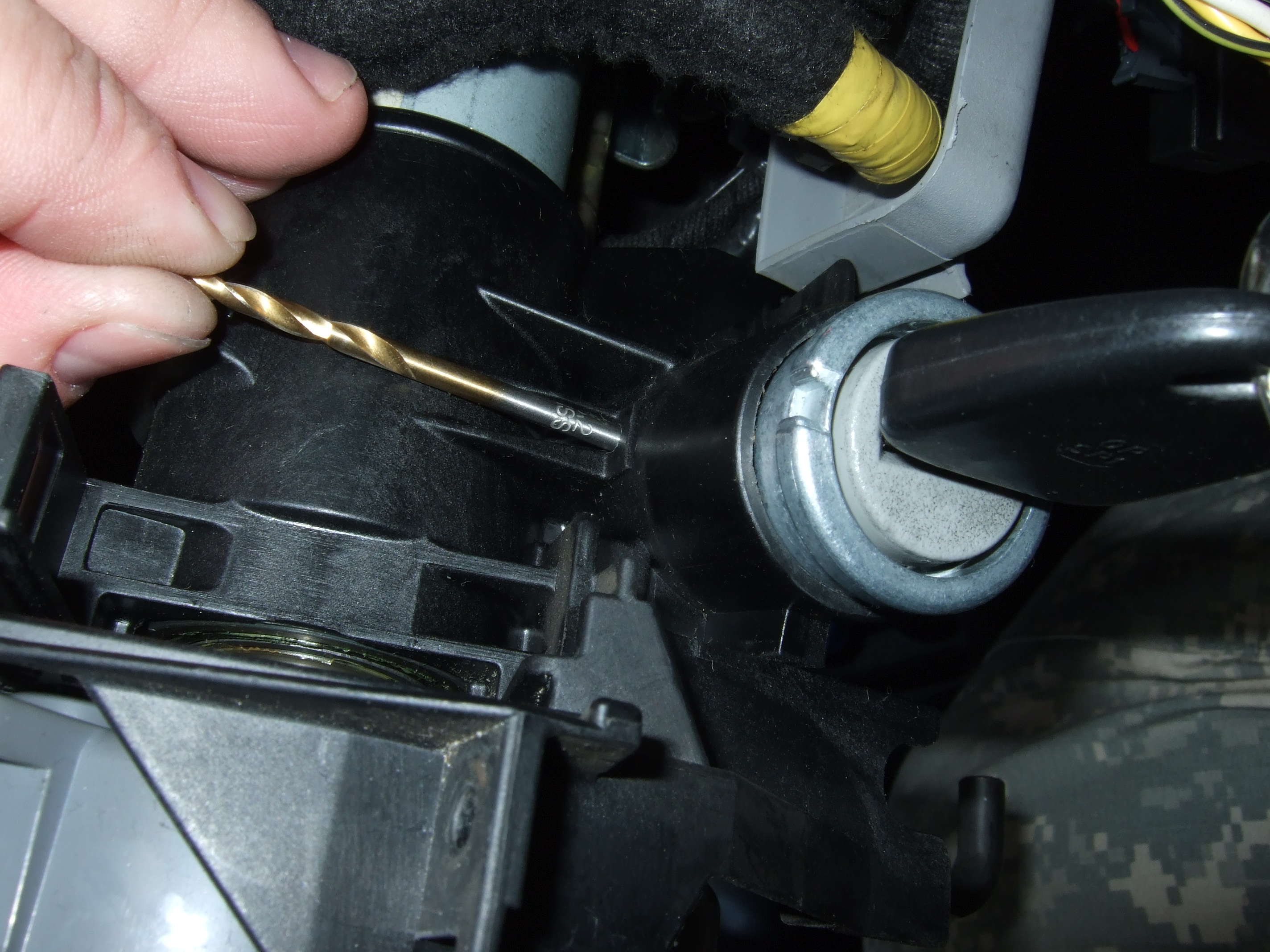

2. У эту дырочку вставляем любой толкатель (у меня сверло) и нажимаем вниз. Замок вытаскивается за ключ легко.

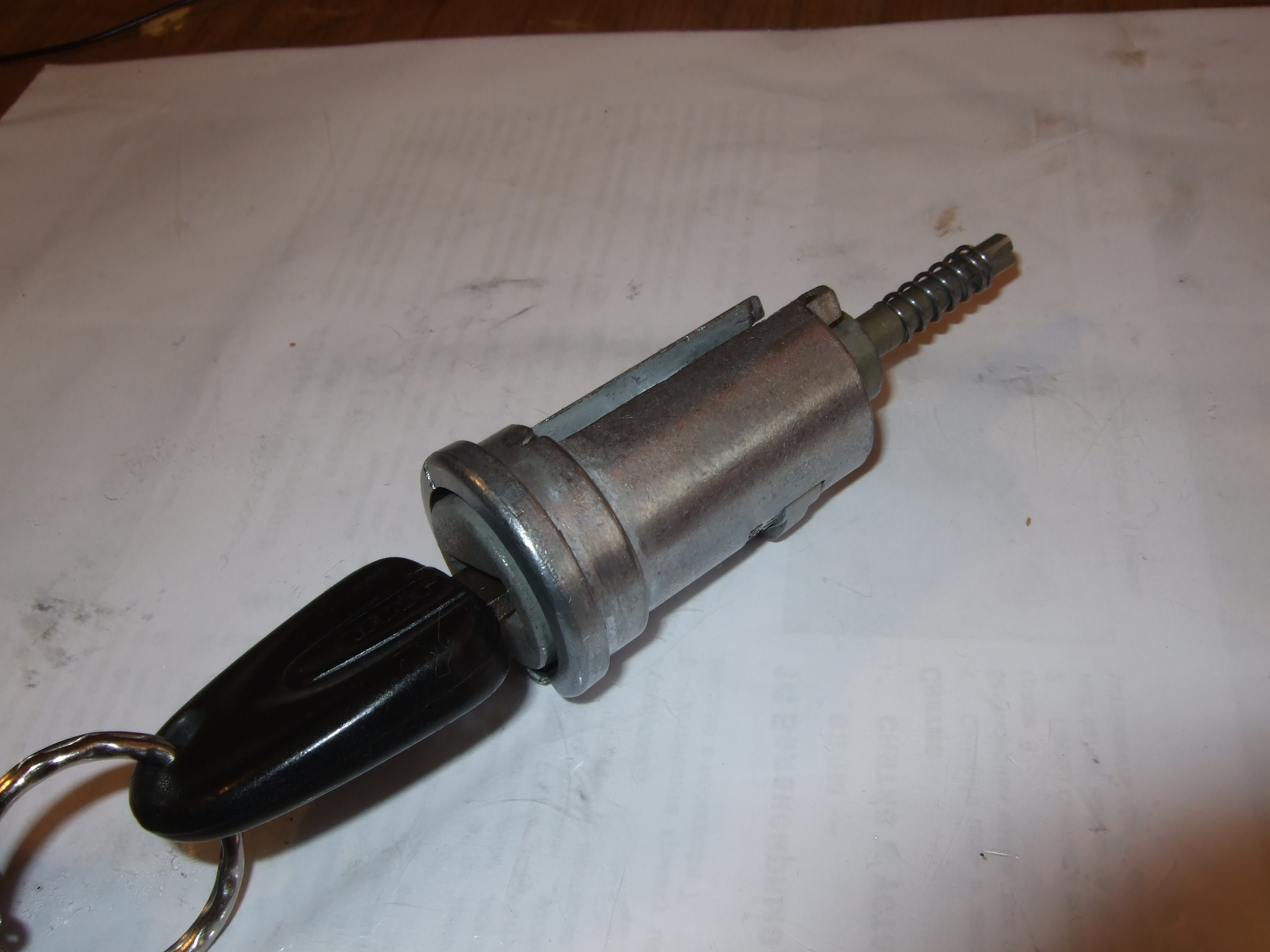

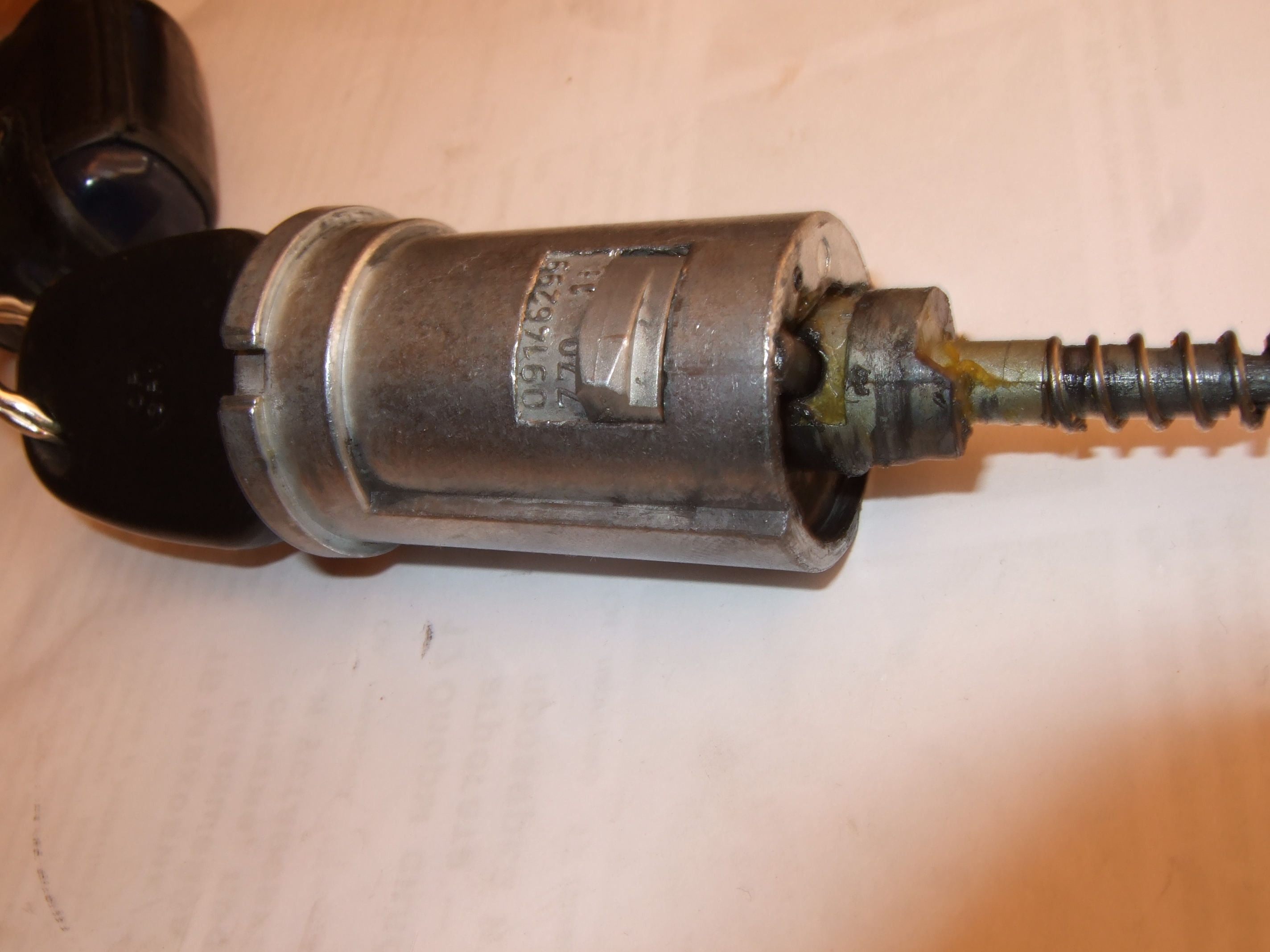

3. Вот это сам замок.
4. А это подпружиненый фиксатор на который ранее давили толкателем. ))

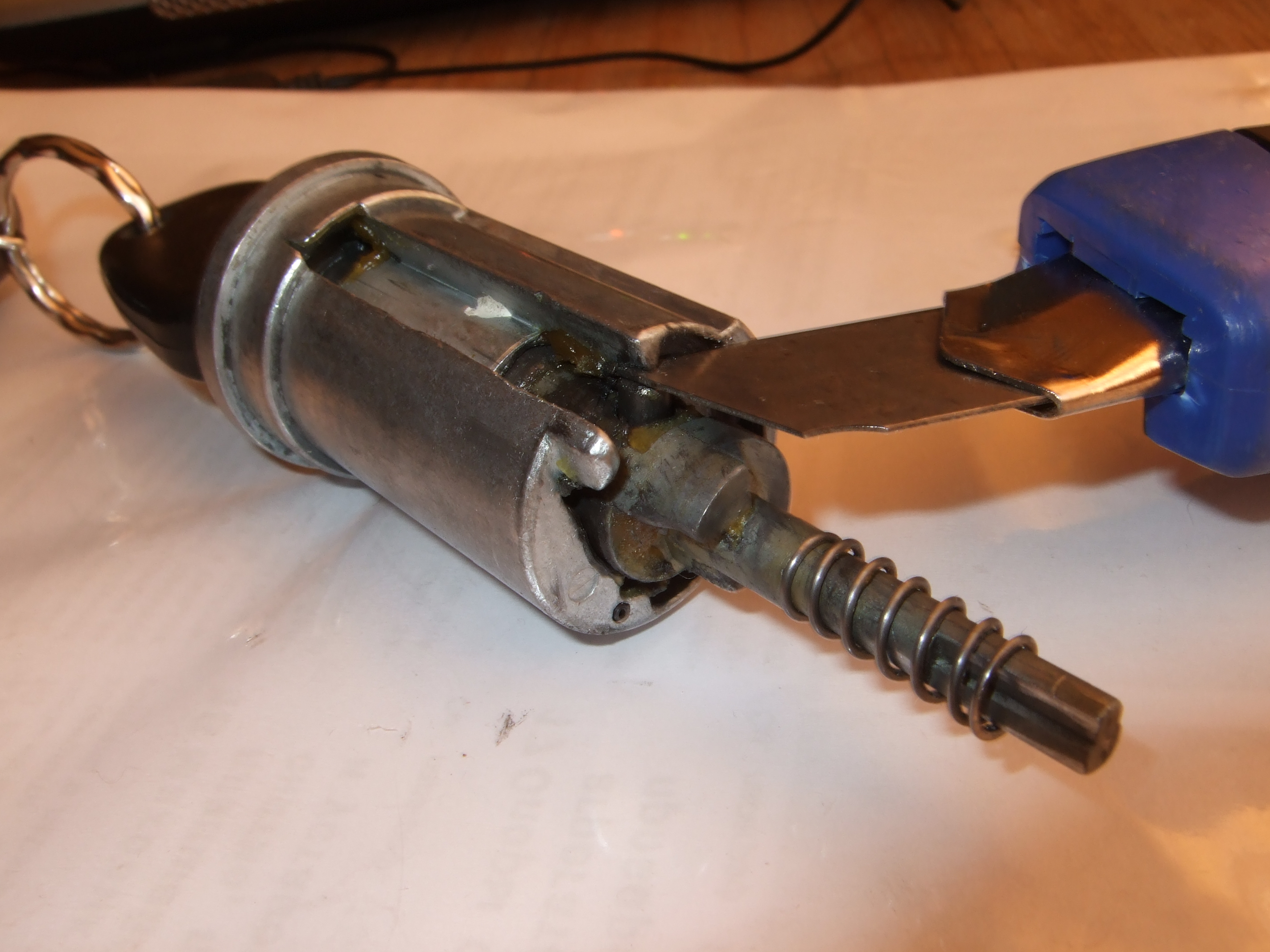

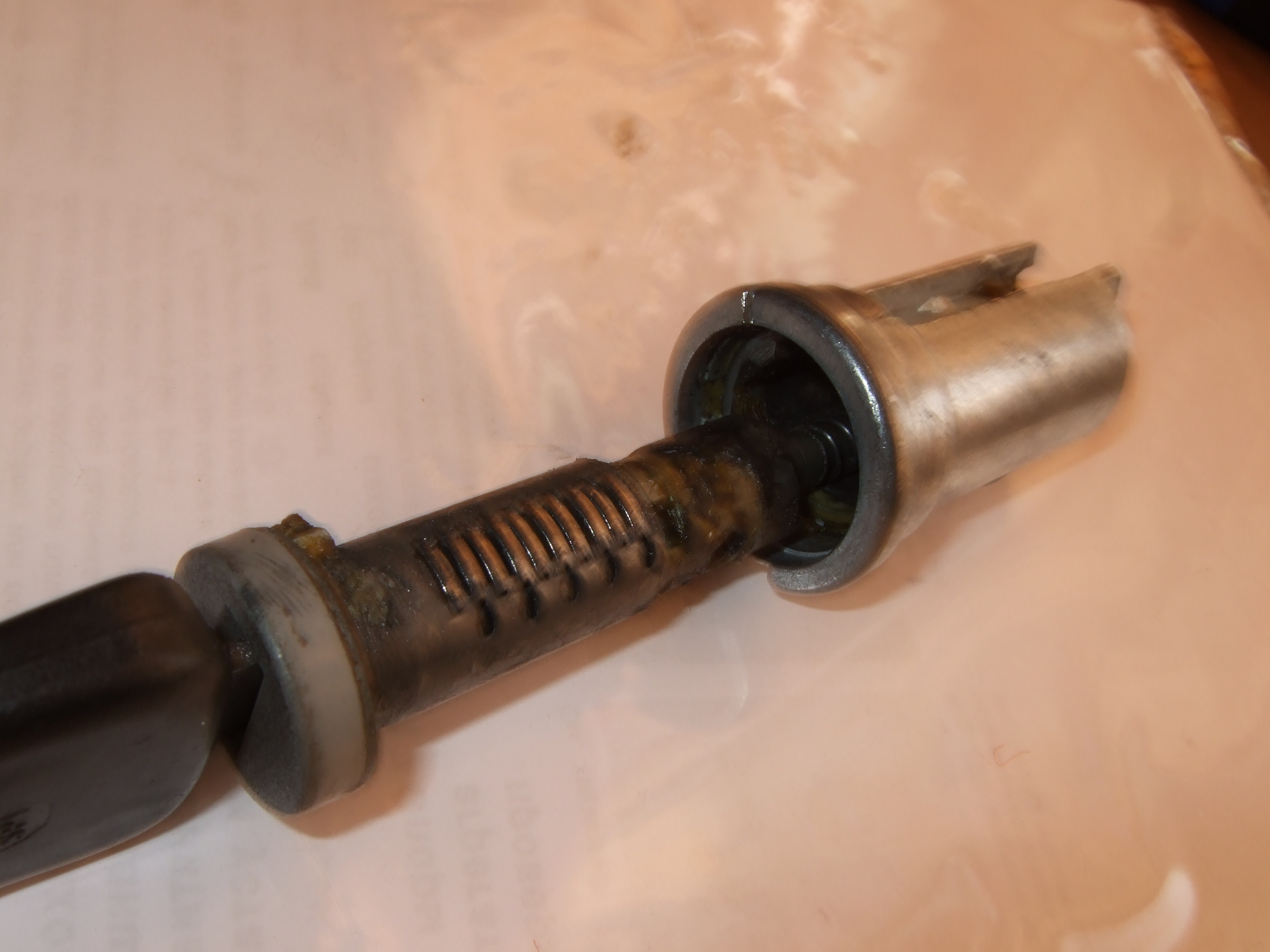

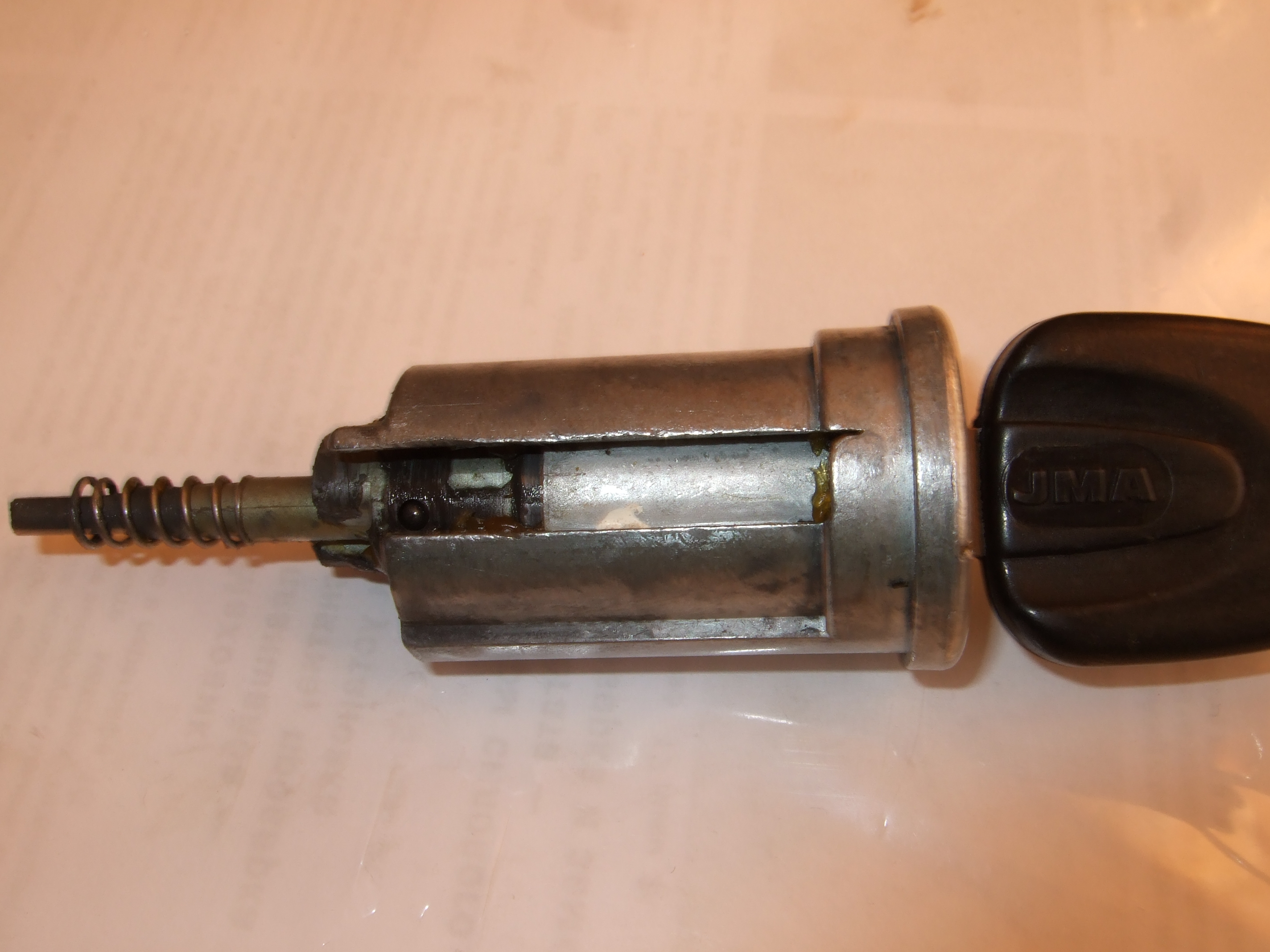

5. Вытаскиваем личинку. Для этого нужно вытащить штифт на пружинке, нажав на него и поверную верхнюю оболочку относительно личинки. Как то так...

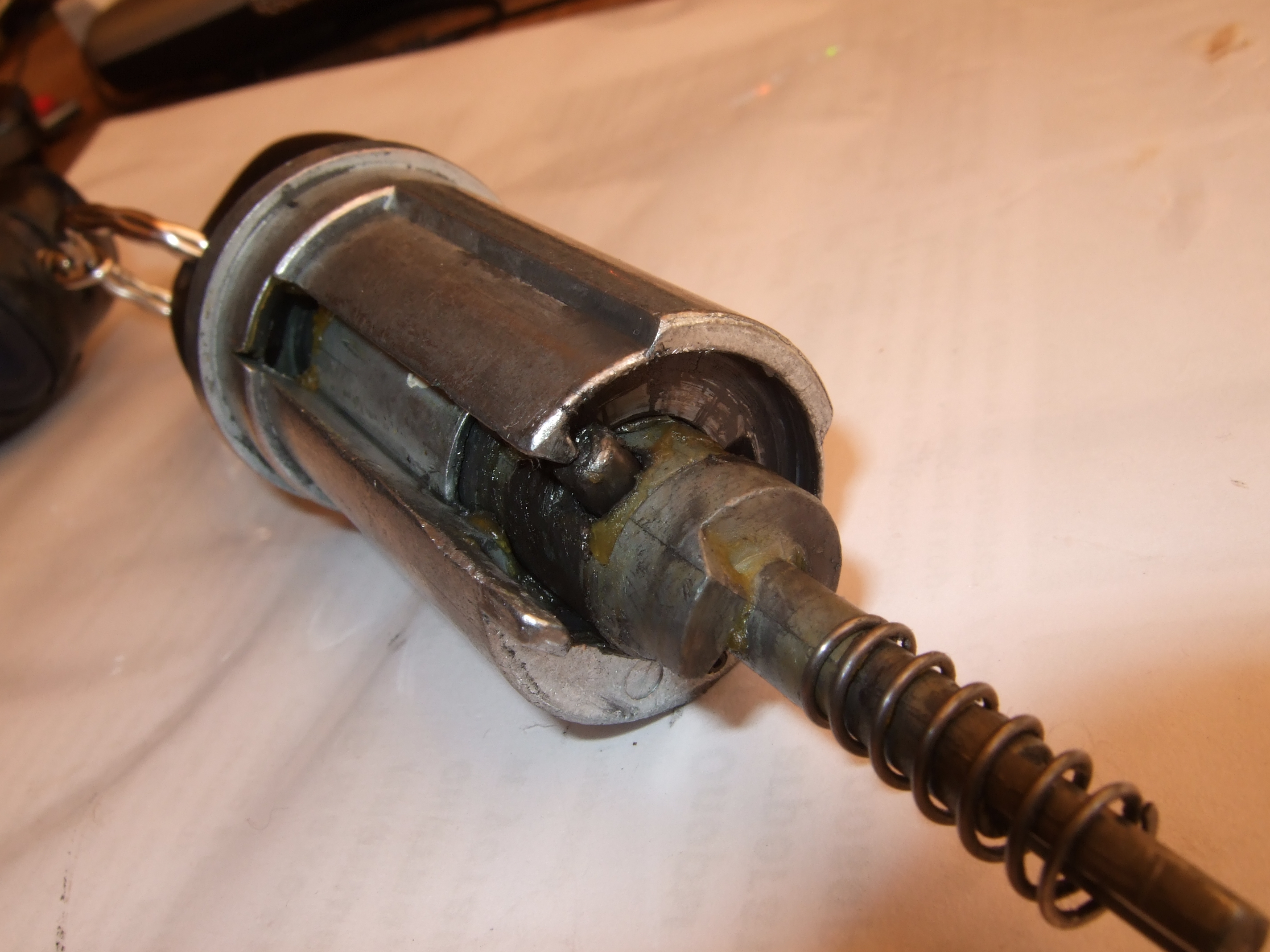

6. Теперь провернем против часовой и штифт можно вытащить

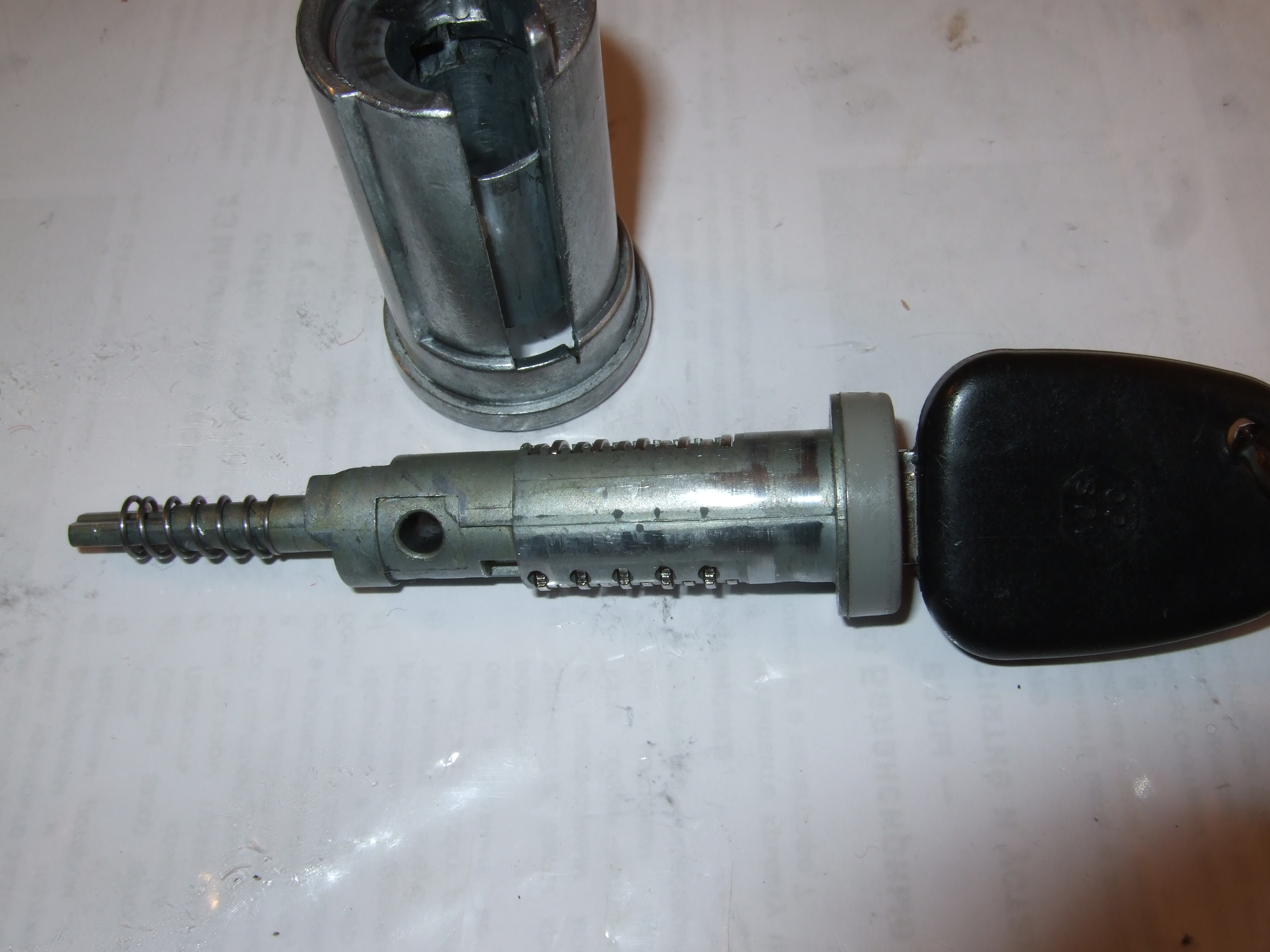

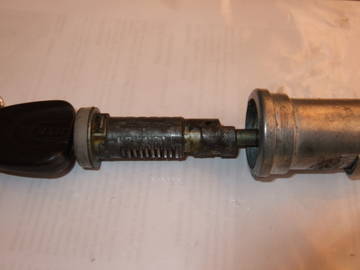

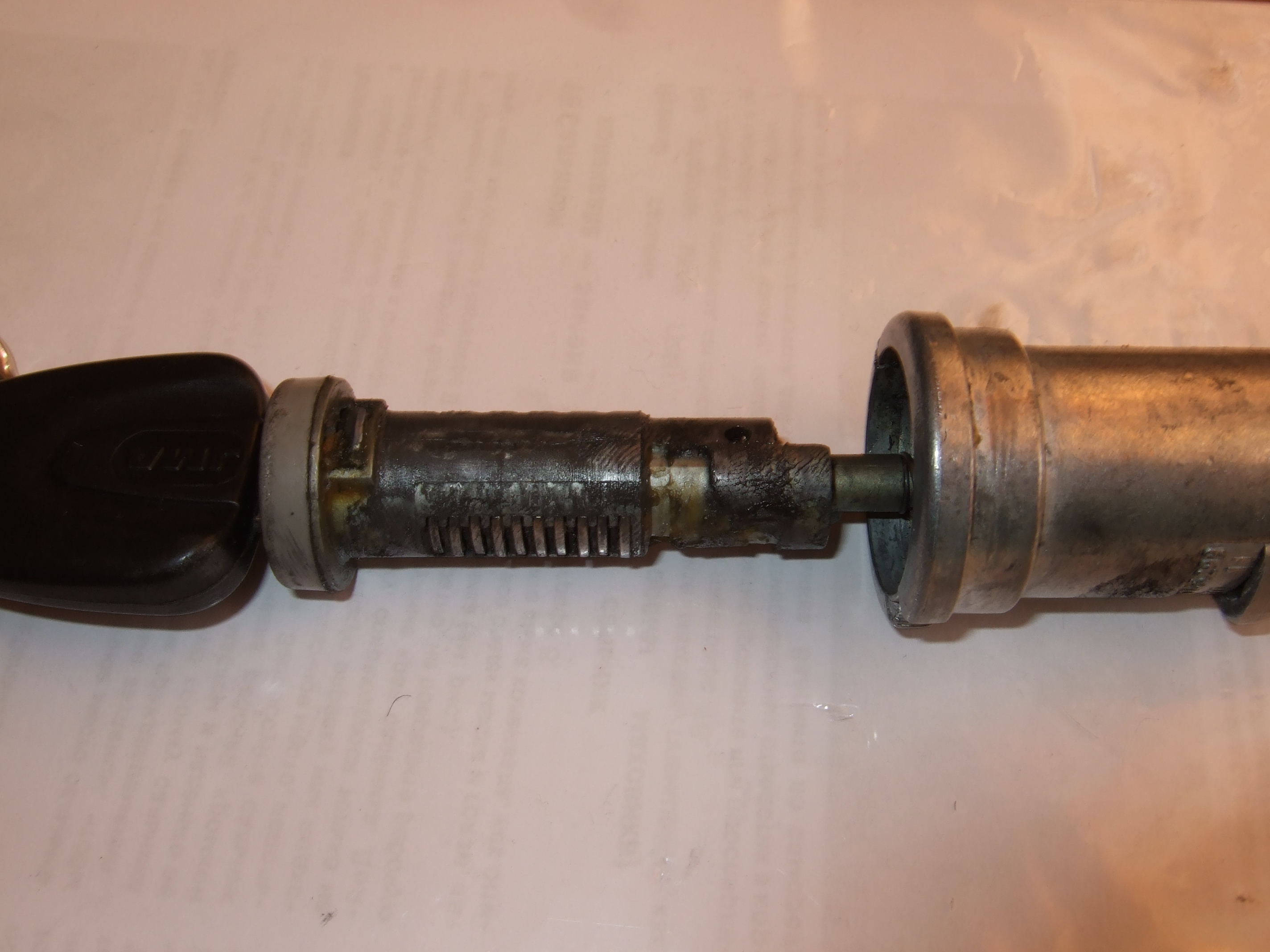

7. Аккуратно вытаскиваем личинку. Личинка грязная (смесь литола и пыли). Ламели практически не пружинили, поэтому никто никуда не улетел.

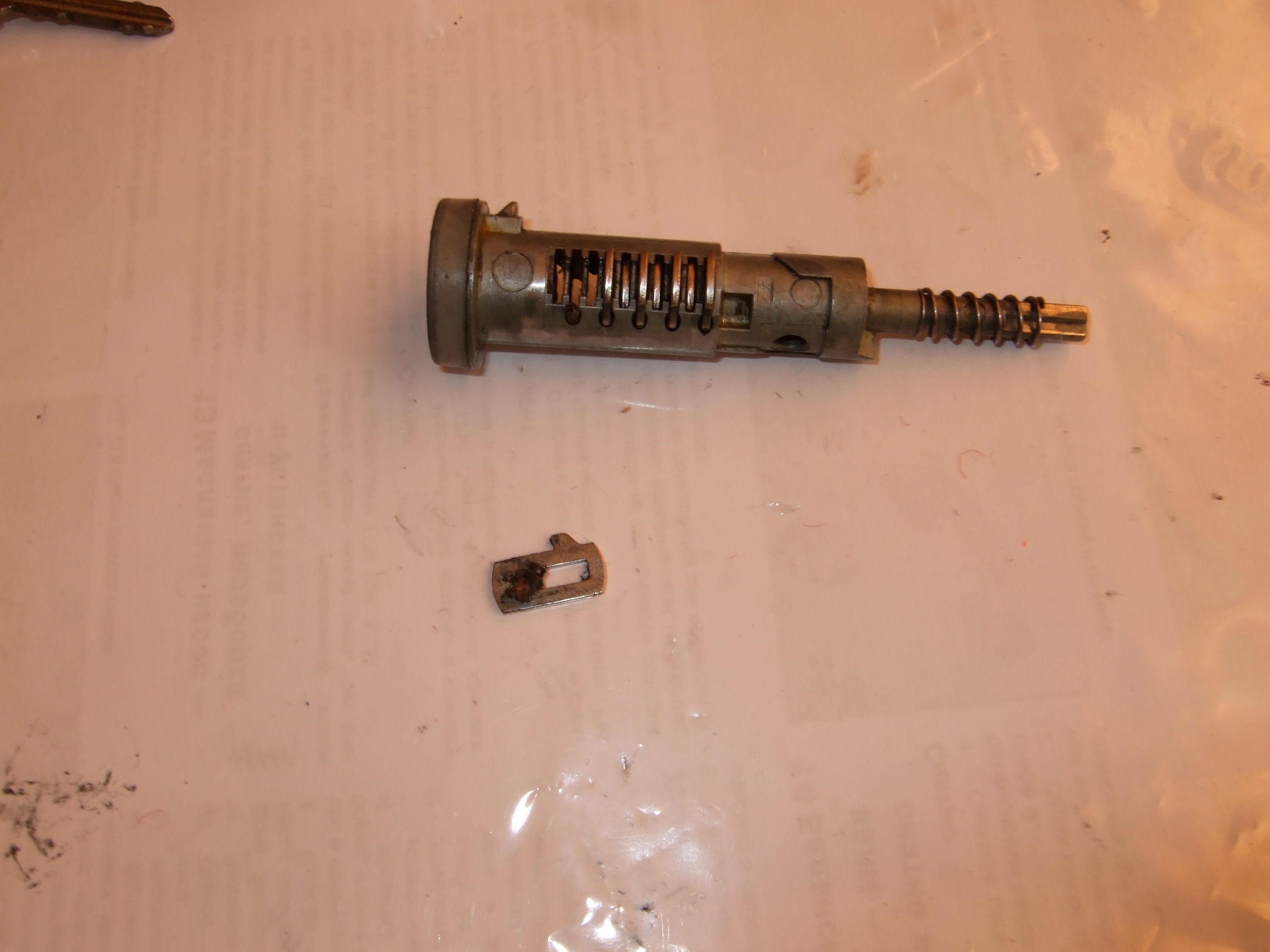

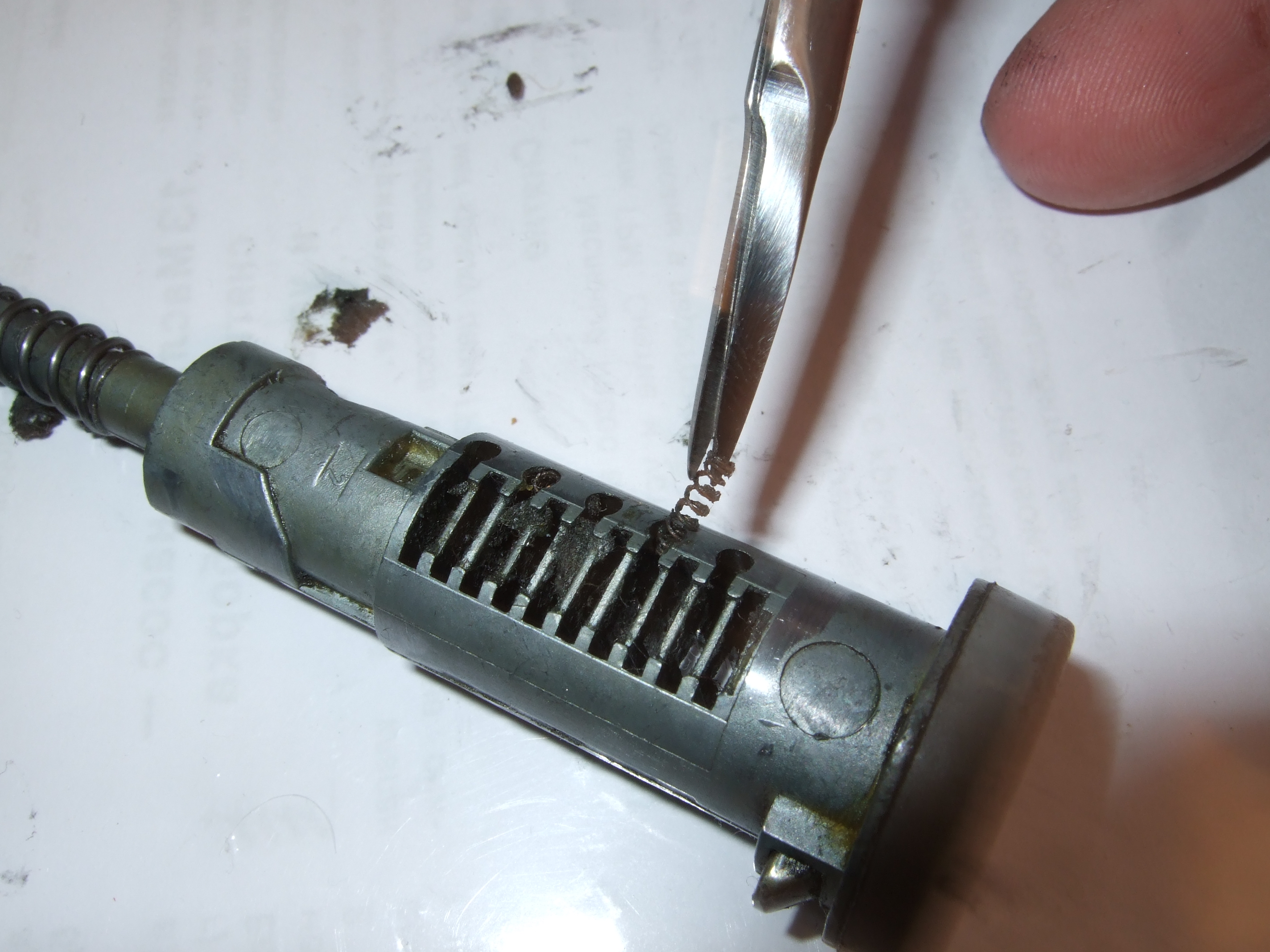

8. Протел личинку тряпочкой и начал вытаскивать ламели.

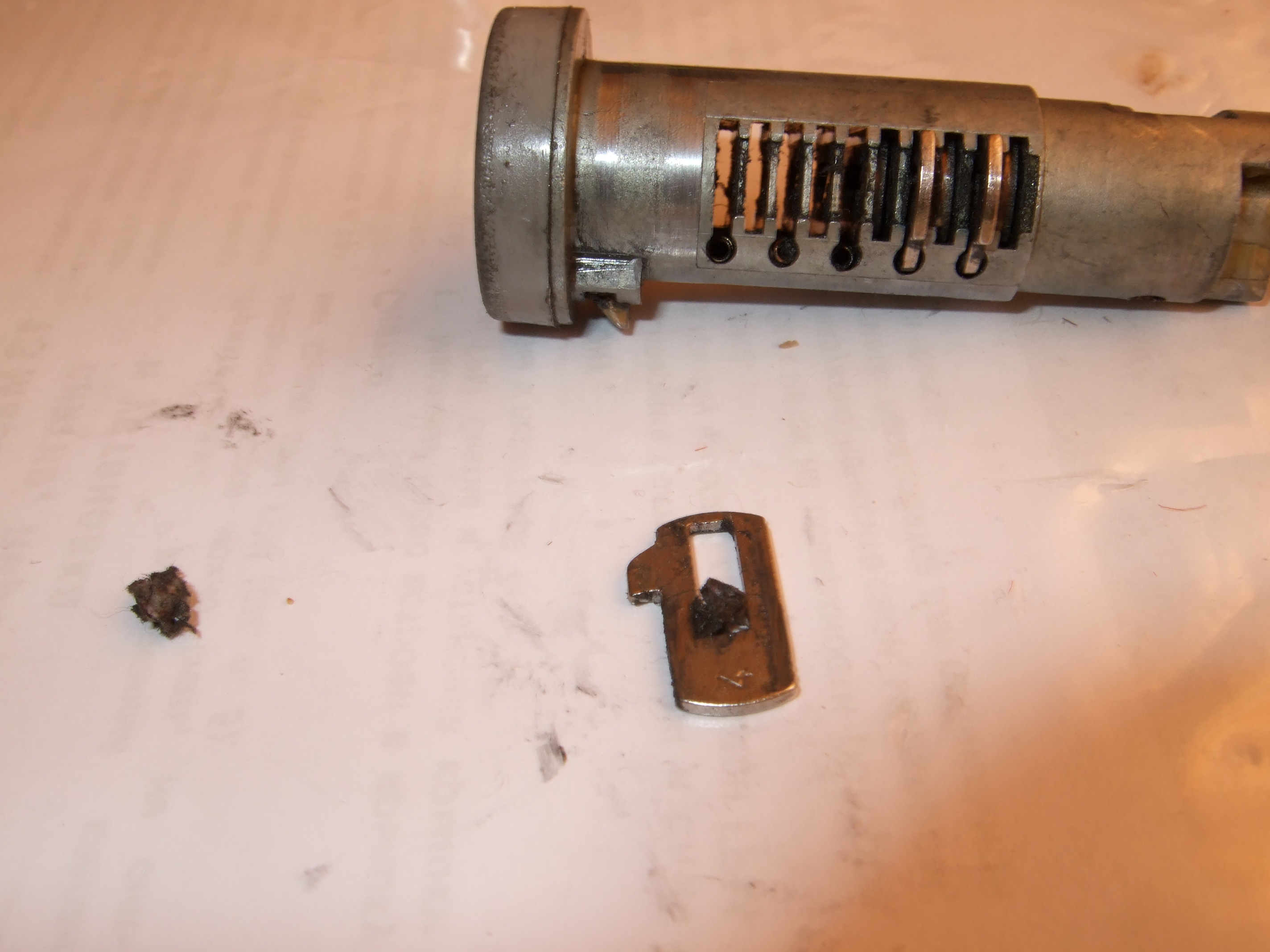

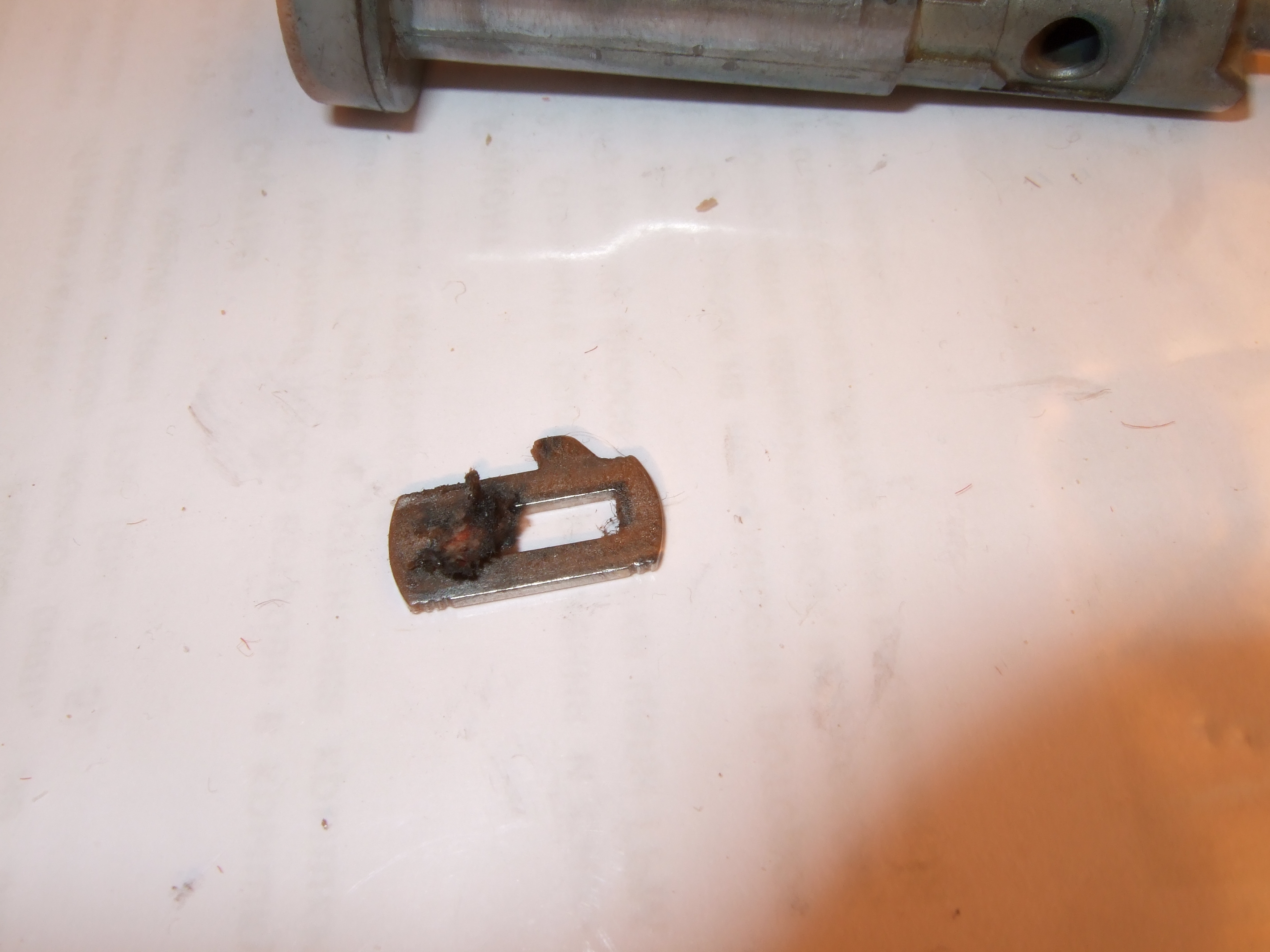

9. На ламелях также довольно большие кусочки спрессованного с пылью литола либо чего-то похожего.
10. Сами ламели нисколько не изношены. Сделаны из очень качественного материала.

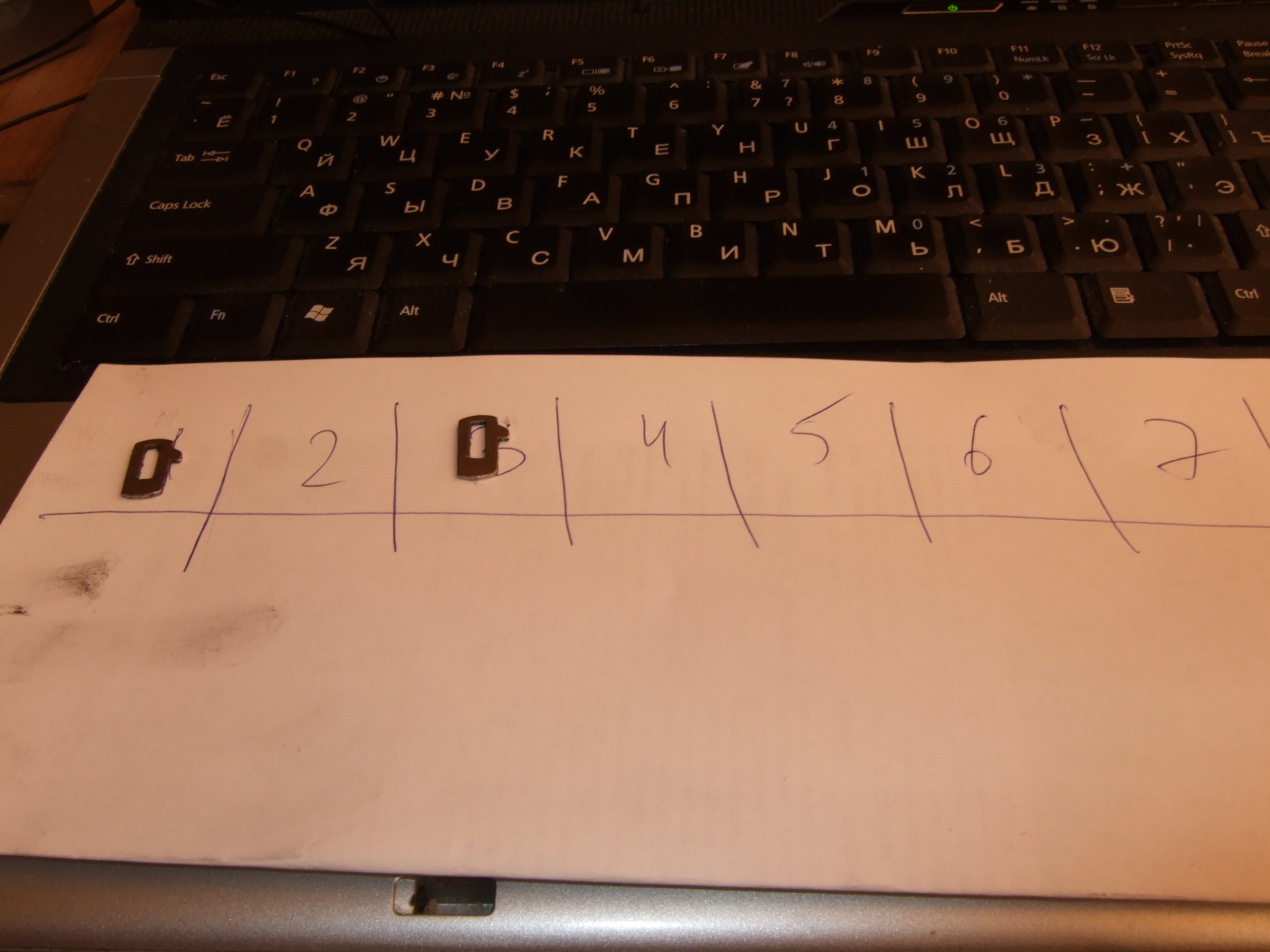

11. Вытаскивал и складывал парами ламель+пружинка строго по очереди в специально пронумерованное место на бумаге.

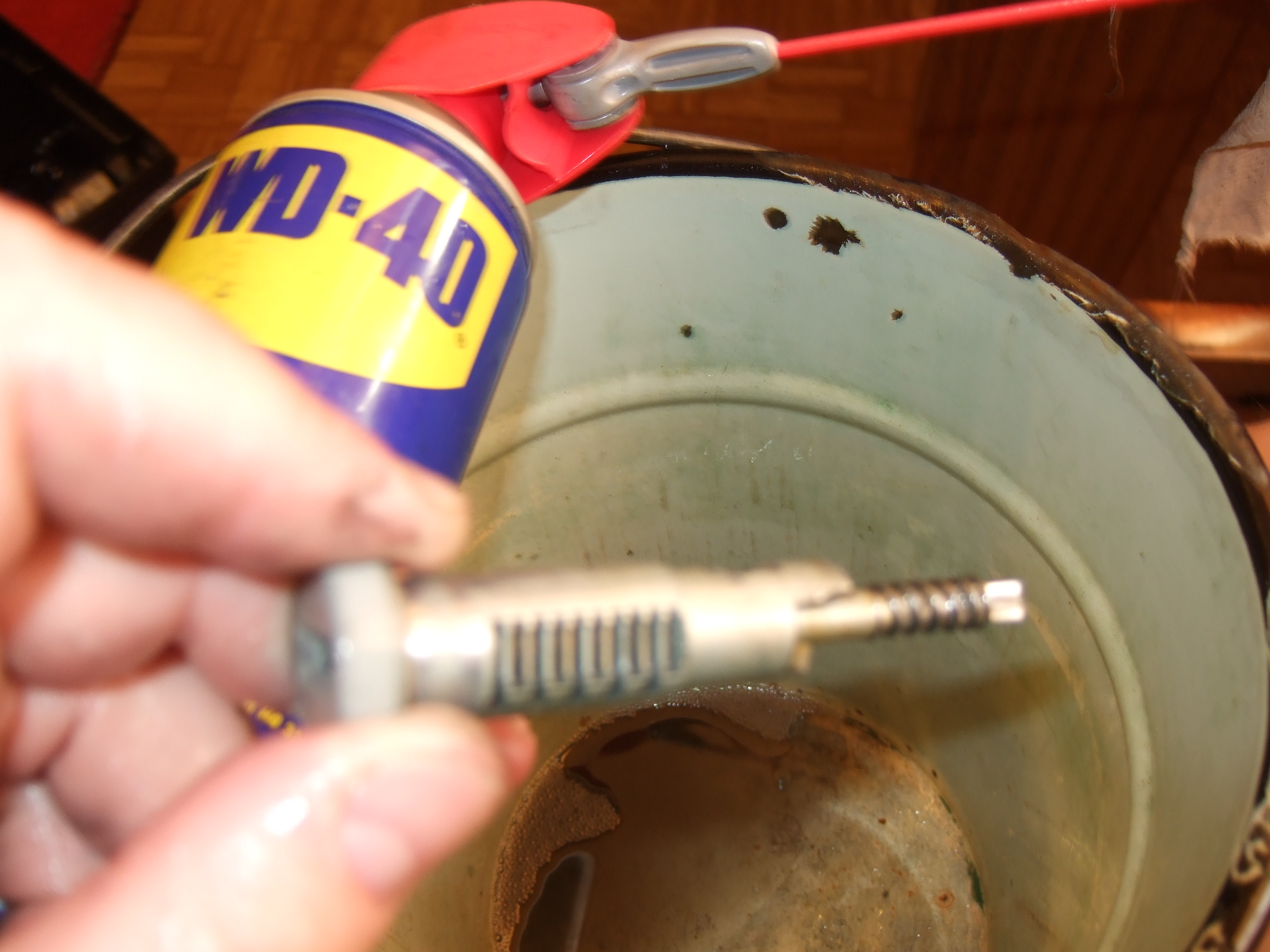

12. Потом хорошенько промыл личинку без пружин и ламелей и оболочку личинки WD-40.
Также хорошо протер все ламели тряпочкой. Пружинки надевал на швейную иглу и также промывал WD-40 над ведерком.

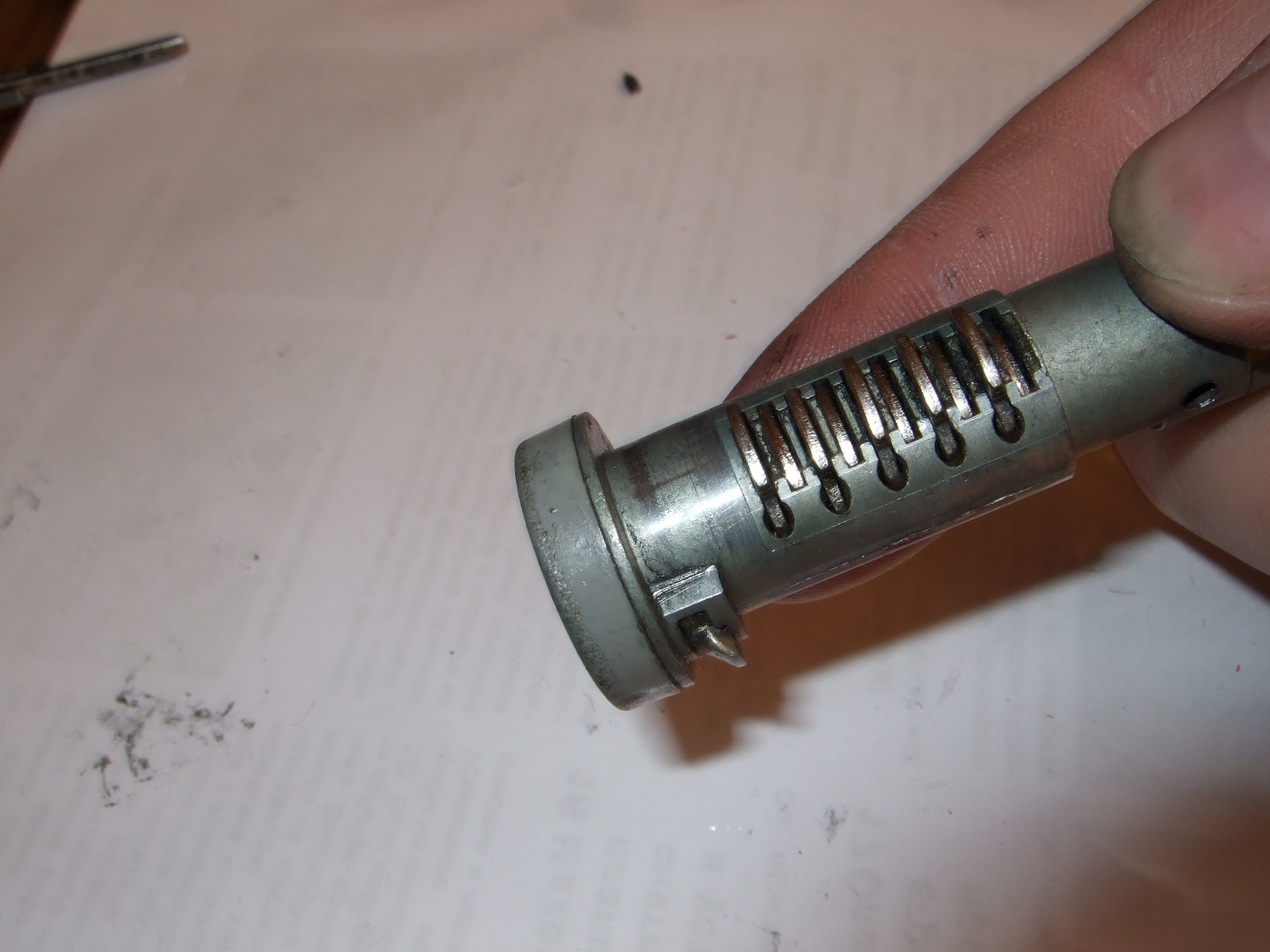

14. Собрал личинку согласно номерации ламелей. Ламели смазывал жидкой аэрозольной смазкой HI-GEAR Фторопласт.

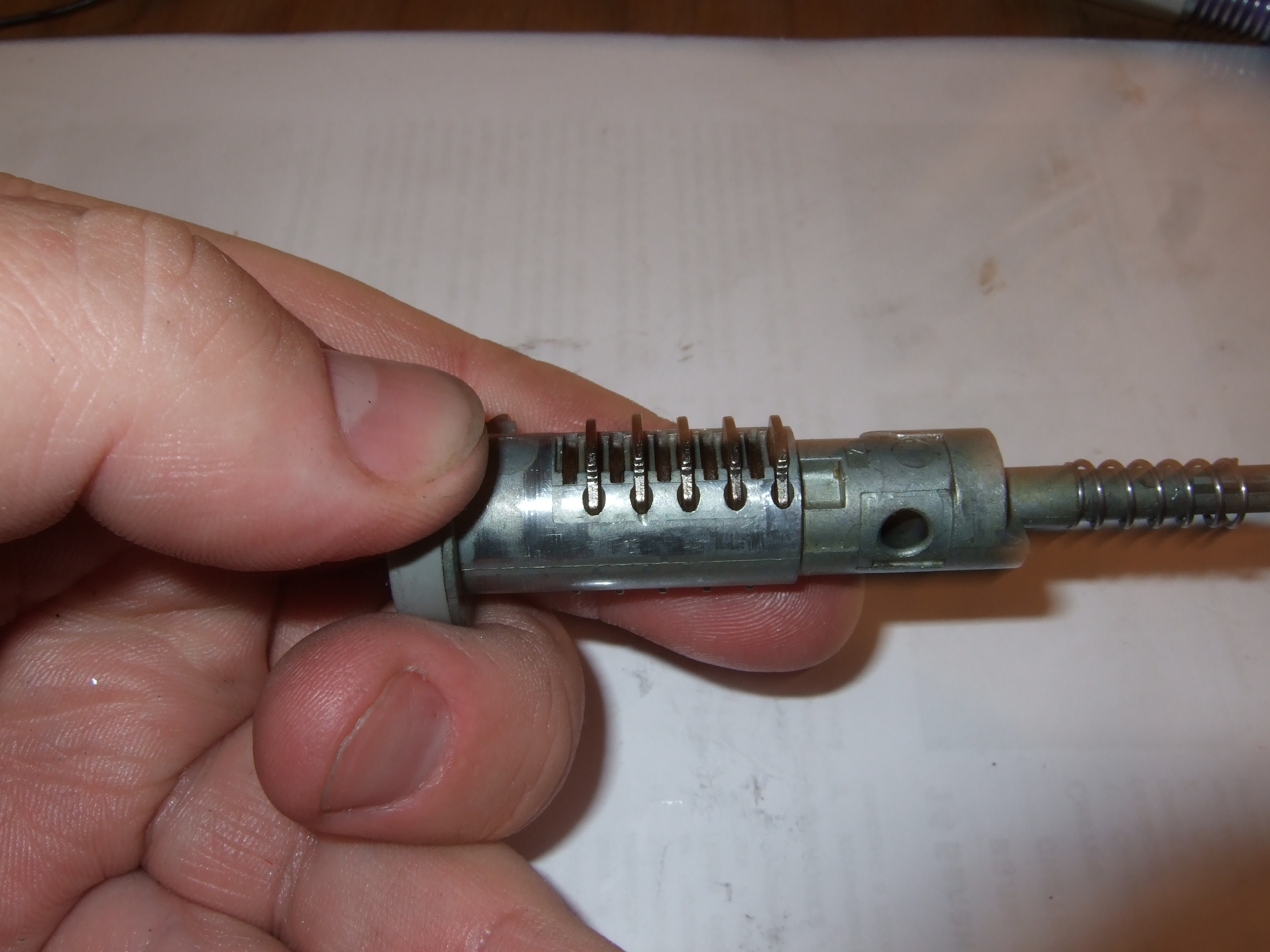

15. Вставляем ключ! Ламели все утоплены, ничего не торчит, значит узел собран верно.
16. Надеваем корпус на личинку, вставляем штифт на пружинке. Замок собран. Тут желательно штифт и место где он ходит смазать тонким слоем Литола, но у меня не было.
Идем в машину.

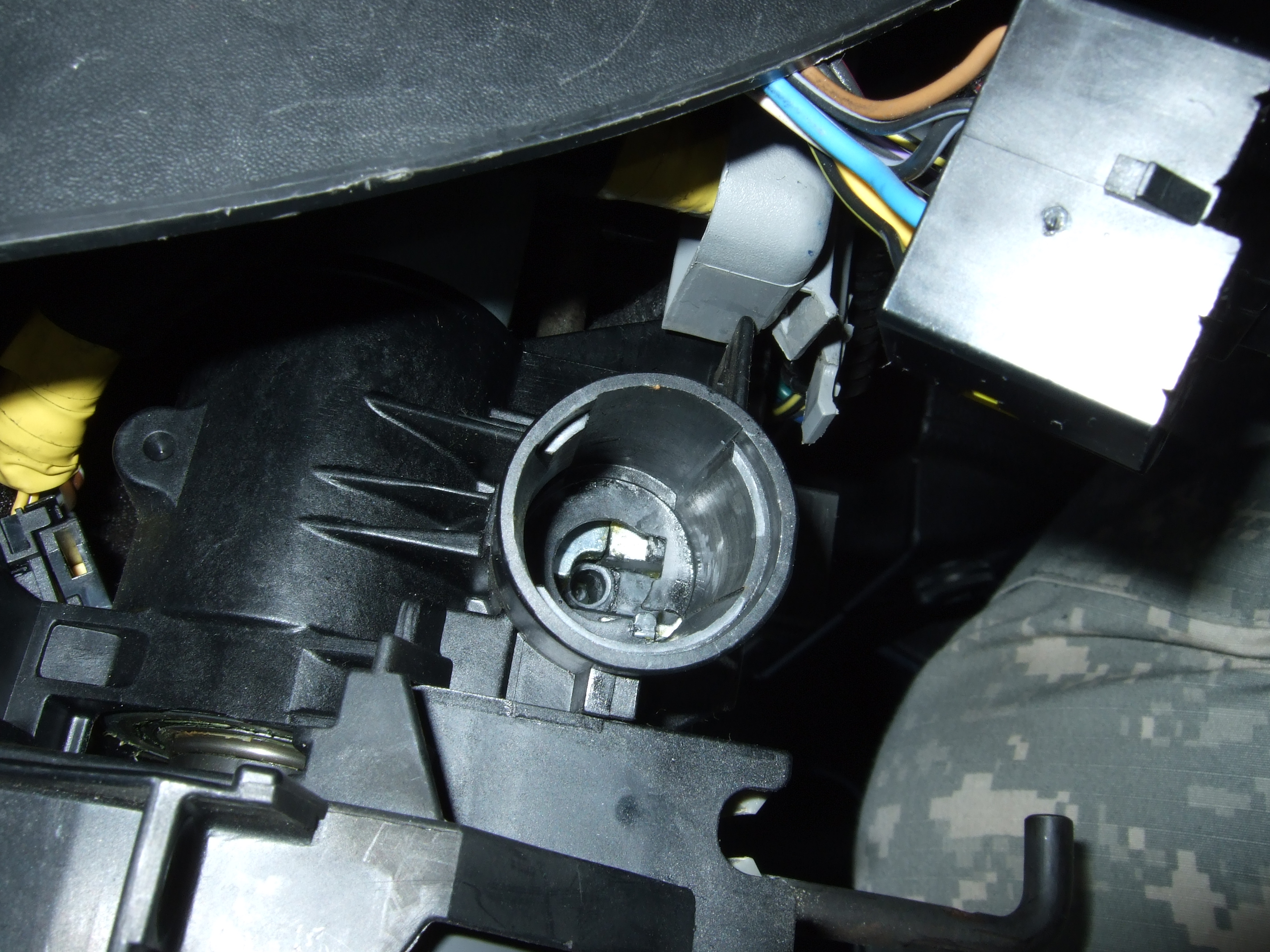

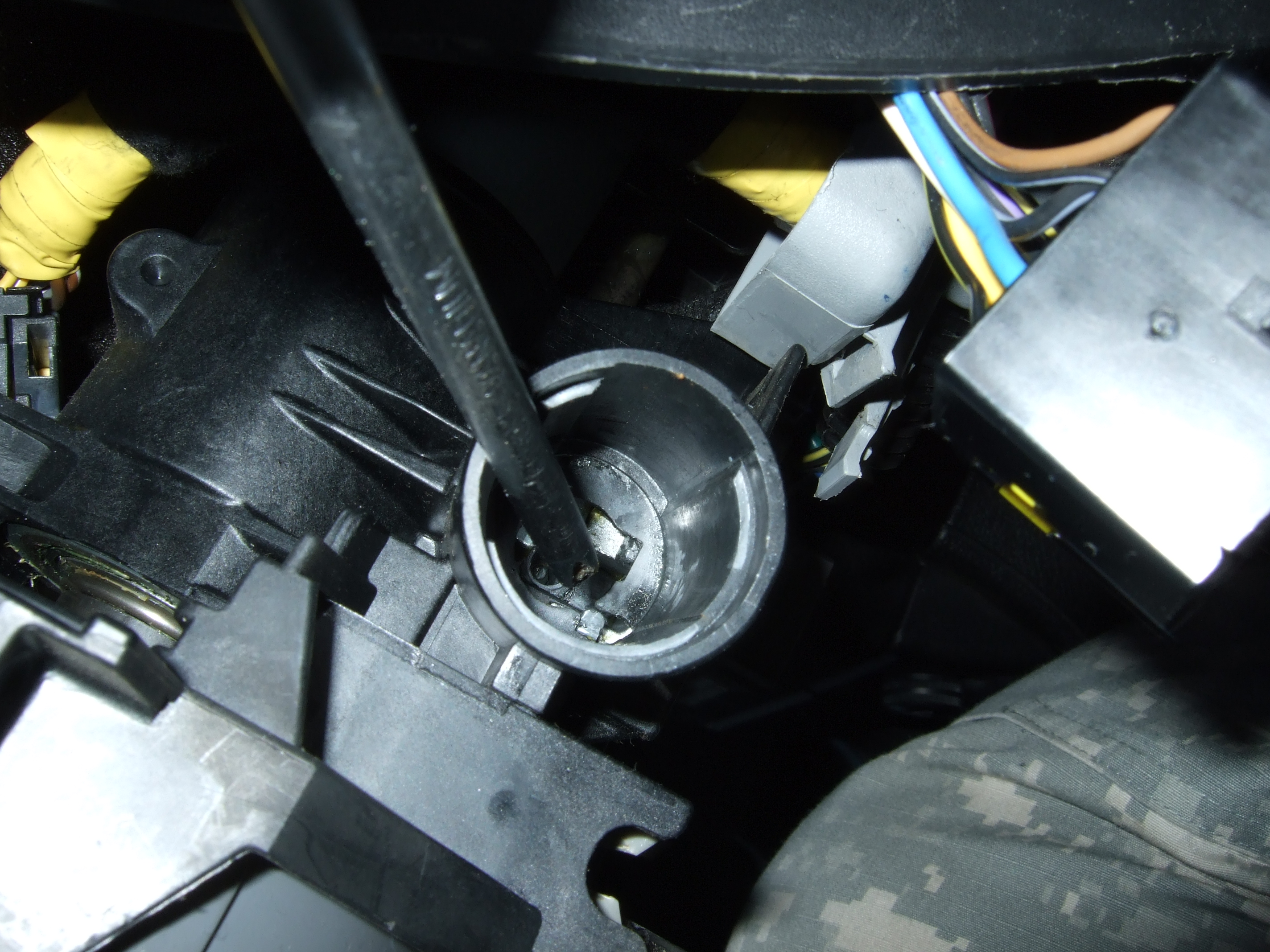

17. Тут важно если замок не встает на место до конца, подвинуть длинной отверткой вниз стопор рулевого вала.

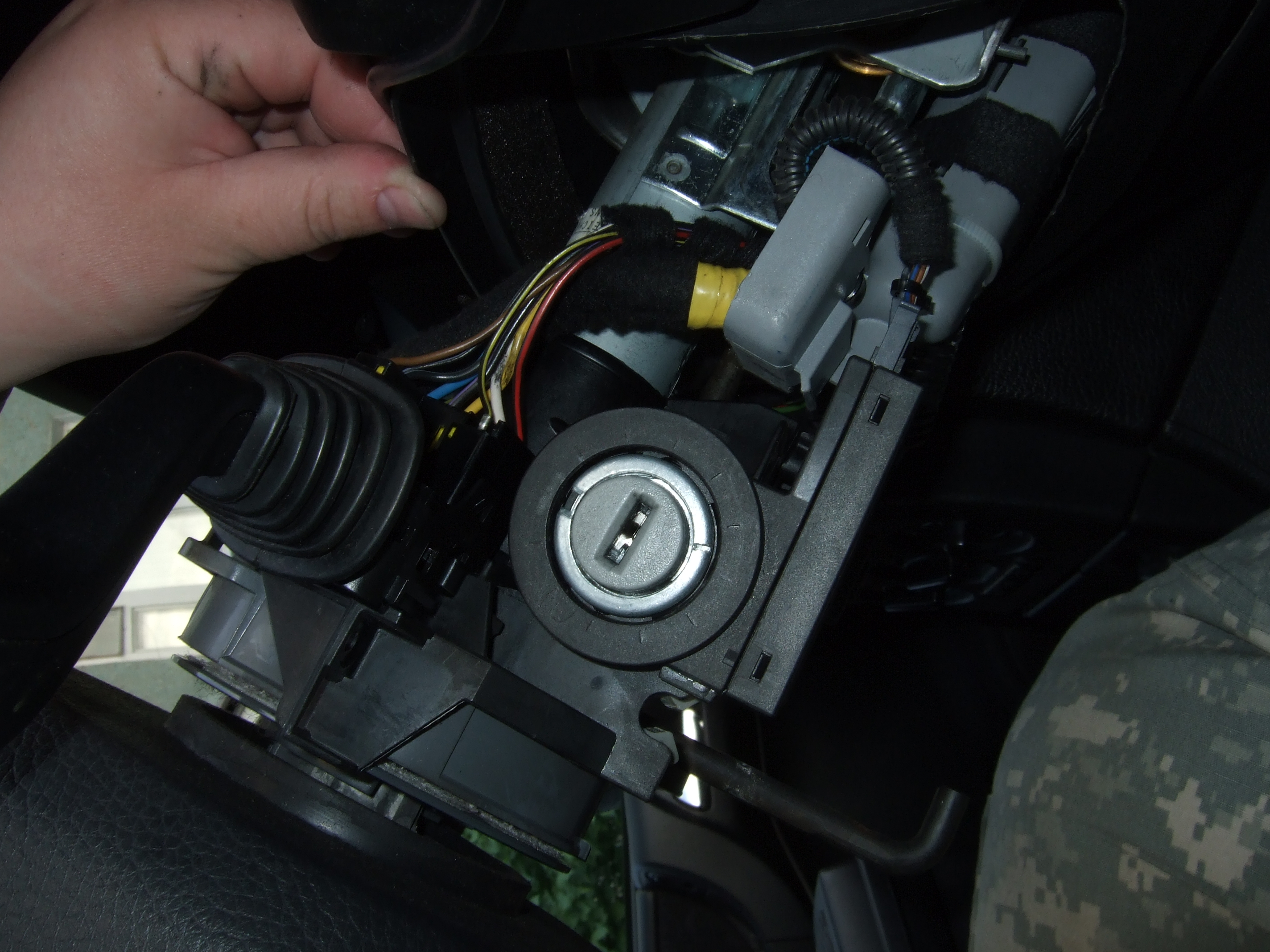

18. Вот так! Теперь замок можно будет спокойно вставить на место.
19. Работа сделана!
20. Подсоединяем все электрические соединения, ставим правый подрулевой переключатель на место.
Подключаем АКБ. Проверяем работу замка. Зажигание, старт , вытаскиванение ключа без заедания.
Собираем кожух рулевой колонки.
Отредактировано ZAG (08-06-2010 15:08:45)
